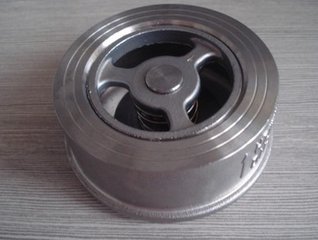

H71不銹鋼對夾式止回閥（下拉尺寸實物圖） 重型尺寸 一、產品及用途及特點　 H71單瓣升降式對夾止回閥采用短型結構設計，相比傳統的止回閥，該系列閥門具有無外漏、水平安裝，密封性能好、線性震動小、壓降小和零座圈磨損優勢，特別是水平安裝時閥門開閥壓力小。 二、產品技術參數： 公稱通徑：DN（MM）15-200 公稱壓力：PN（MPA）：1.6，2.5，4.0 閥體材質：304，316，316L 三、主要零件材料： 型號 閥體 閥瓣 閥軸 彈簧 H71W-16C 碳鋼 四、適用介質及溫度： 適用介質：水，蒸汽，油品等 適用溫度：-29℃-425℃ 五、執行標準 設計和制造標準：GB12235規定 閥門壓力溫度標準：GB9131 連接法蘭標準：GB91133 結構長度標準：JB/T8937 檢驗和驗收標準：JB/T9092 六、優點： 1、體積小，重量輕，結構緊湊、維修方便 2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉 3、因速閉作用，可防止介質倒流 4、閥體結構長度尺寸小，剛性好 5、安全方便，可用于水平垂直兩個方向安裝。
