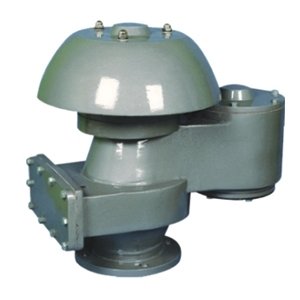

QZF-89型全天候阻火呼吸閥
在線留言
您好，歡迎訪問我們的官方網站，我們將竭誠為您服務！
多年工匠精神打造
為您提供高品質且不斷改進的產品及優質服務
服務熱線：020-38354378
一、性能及特點：
QZF-89型全天候阻火呼吸閥是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩?該閥具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。
二、主要技術參數：
| 正壓 | 353Pa (36mmH2O), 980.7Pa(100mmH2O) |
| 負壓 | 294.2Pa(36mmH2O) |
三、零部件材料：
| 閥體材料 | 碳鋼WCB、不銹鋼304、316、鋁合金 |
| 正壓閥盤材料 | 不銹鋼304、316、鋁合金 |
| 負壓閥盤材料 | 不銹鋼304、316、四氟PTFE |
| 環境溫度 ℃ | -30~60 |
四、QZF-89型全天候阻火呼吸閥國標法蘭連接外形尺寸： GB、JB
規格 | 安裝尺寸 | ||||
D1 | D | L | H | N-d | |
DN50 | ?110 | ?140 | 362 | 360 | 4×14 |
| DN80 | ?170 | ?185 | 513 | 445 | 4×18 |
DN100 | ?170 | ?205 | 513 | 445 | 4×16 |
DN150 | ?225 | ?260 | 640 | 610 | 8×18 |
DN200 | ?280 | ?315 | 770 | 700 | 8×18 |
| DN250 | ?335 | ?370 | 918 | 828 | 12×18 |
| DN300 | ?395 | ?435 | 1050 | 910 | 12×23 |
五、QZF-89型全天候阻火呼吸閥美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準
| 規格 | 安裝尺寸 | ||||
| D1 | D | L | H | N-d | |
| 2" | 120.5 | 152 | 362 | 360 | 4×14 |
| 3" | 152.5 | 190 | 513 | 445 | 4×18 |
| 4" | 190.5 | 229 | 513 | 445 | 4×16 |
| 6" | 241.5 | 254 | 640 | 610 | 8×18 |
| 8" | 298.5 | 343 | 770 | 700 | 8×18 |
| 10" | 362 | 406 | 918 | 828 | 12×18 |
| 12" | 483 | 432 | 1050 | 910 | 12×23 |
訂貨須知：
