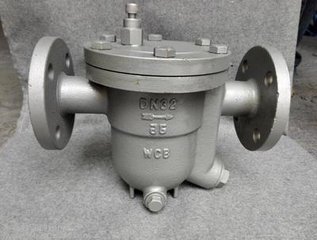

CS41H自由浮球式疏水閥

產品詳情

產品說明 CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水閥：法蘭連接、浮球式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16~PN40，閥體材料為鑄鐵（CS41H-16）、碳鋼（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水閥。用于蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏。工作原理：自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏。

一、工作原理

根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。

二、結構特點

1、能連續排水、性能穩定、排水量大、漏水量小。
2、能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。

三、主要零件材料

主要零件	材料
閥體	碳鋼
閥蓋	碳鋼
閥座	不銹鋼
過濾器	不銹鋼

四、主要外型及連接尺寸

尺寸	型號	CS11H-16C
	口徑DN	15	20	25	32	40	50
	L	150	150	150	270	280	290
	H	195	195	195	250	290	300
	H1	103	103	103	108	108	108

型號	口徑	尺寸
型號	DN	L	H	D	D1	D2	b	f	Z-Φd
CS41H-16/25/40C-B	15	195	195	95	65	45	14	2	4-Φ14
	20	195	200	105	75	55	14	2	4-Φ14
	25	215	225	115	85	65	14	2	4-Φ14
CS41H-16/25/40C-D	25	270	245	115	85	65	14	2	4-Φ14
	32	270	250	135	100	78	16	2	4-Φ18
	40	280	290	145	110	85	16	3	4-Φ18
	50	290	300	160	125	100	16	3	4-Φ18
CS41H-16/25C-F	50	410	380	160	125	100	16	3	4-Φ18
	65	410	380	180	145	120	18	3	4-Φ18
	80	430	420	195	160	135	20	3	8-Φ18
	100	430	440	215	180	155	20	3	8-Φ18
	125	480	510	245	210	185	22	3	8-Φ18
	150	480	510	280	240	210	24	3	8-Φ23
